Mittelkonsole / Radio ausbauen Nissan Pathfinder

Ungelesener Beitrag von Immothep »

1. hintere Verkleidung ausbauen ( nach oben aushebeln )
hintere Verkleidung zuerst entfernen.jpg
2. Verkleidung um Schalthebel ausclipsen (von hinten anfangen, da vorn eine Nase ist !!!)
3. Verkleidung um den Schalthebel nach hinten und leicht nach oben herausziehen
4. Handschuhfach und Verkleidung unter dem Radio ausbauen
Schrauben linke Verkleidung.jpg

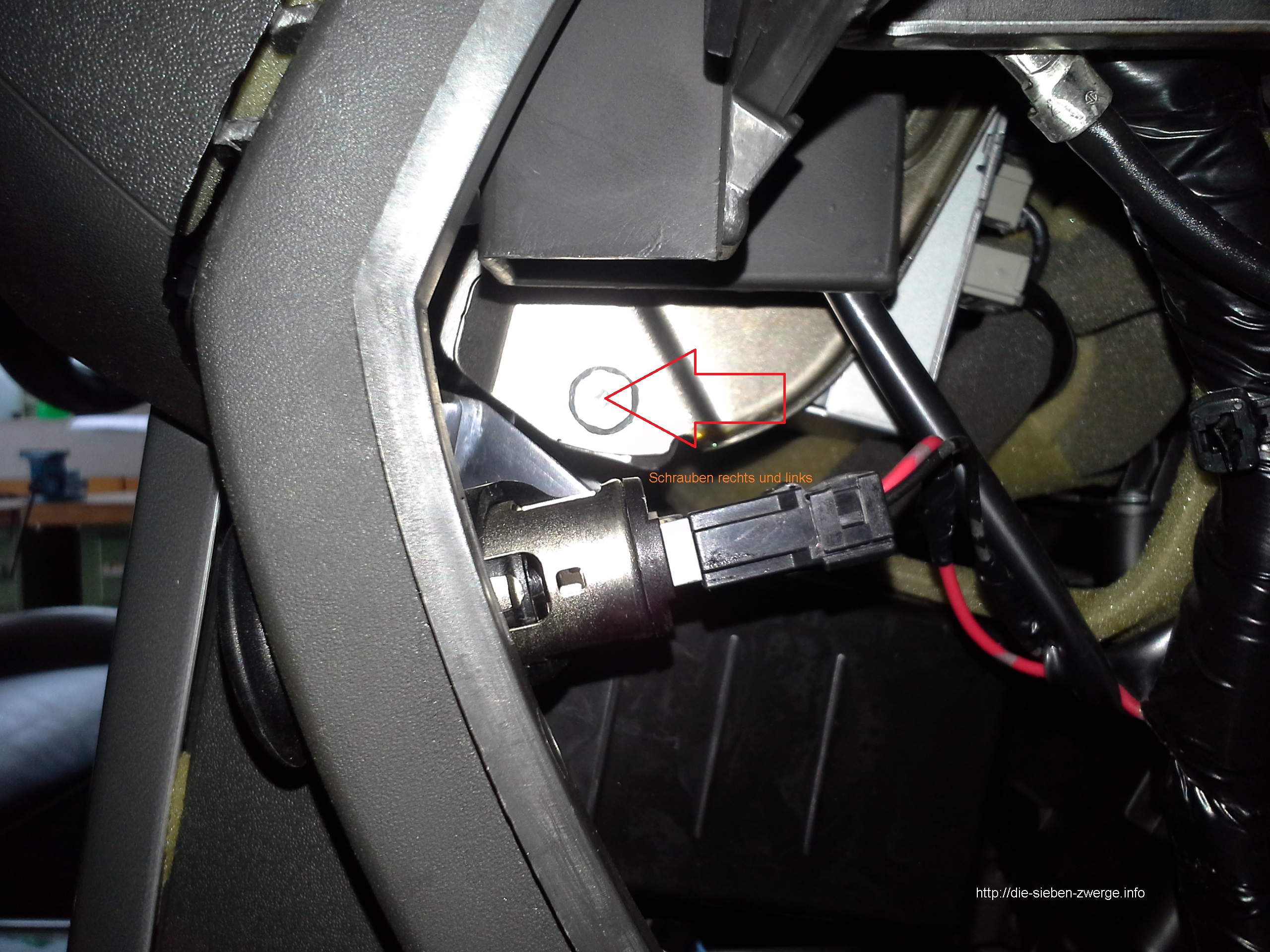

5. Schrauben rechts und links am Radioblech entfernen
verdeckte Schraube.jpg
6. Radio incl. Blende mit Schaltern etc. heraushebeln
alles ausgebaut.jpg
Einbau in umgekehrter Reihenfolge!

Befestigung eines Alu-Winkels für Telefon Ladeschale und Bohrungen (nach dem Ausbau ohne sichtbare Beschädigung !).

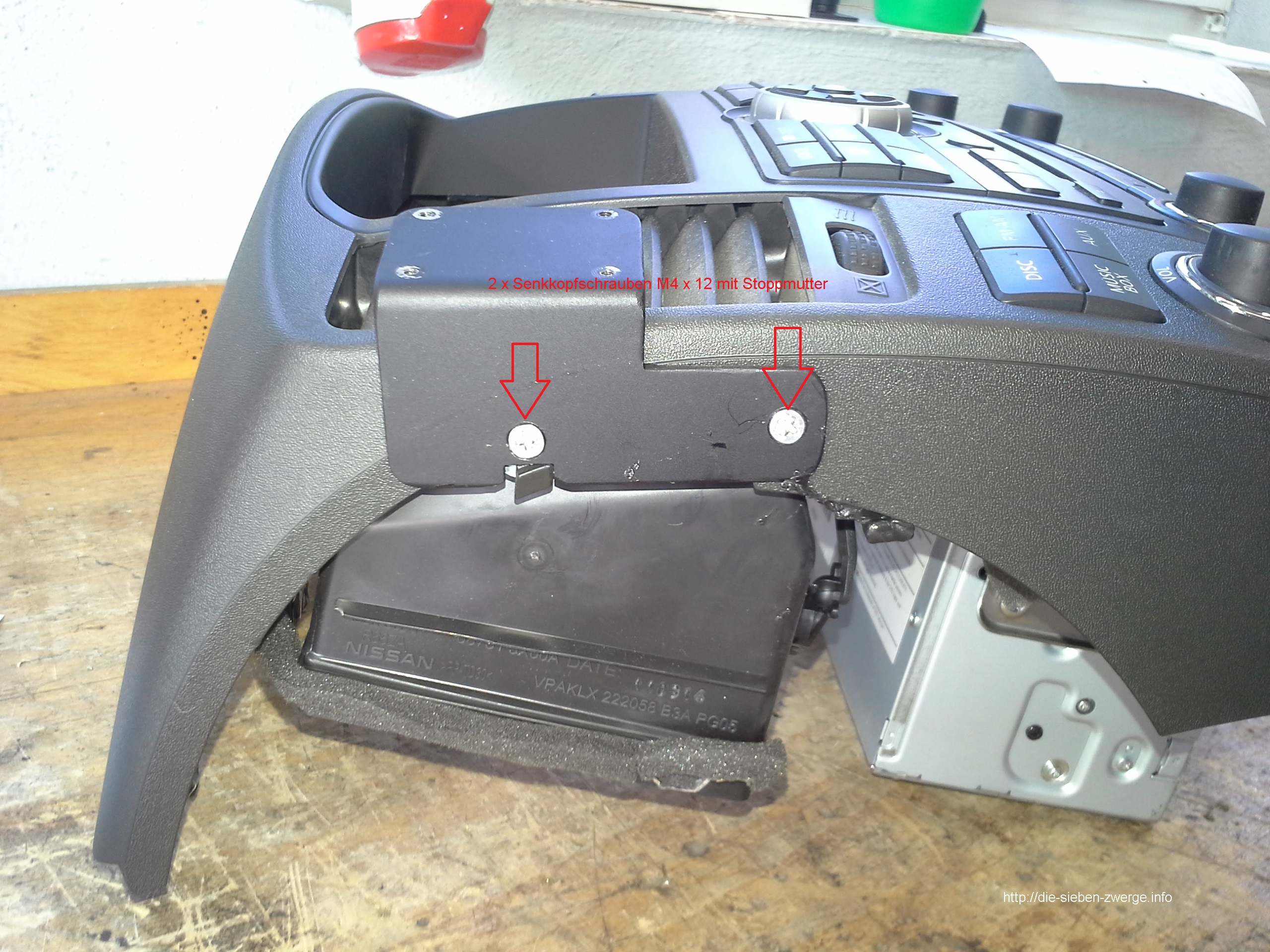

Befestigung Haltewinkel.jpg

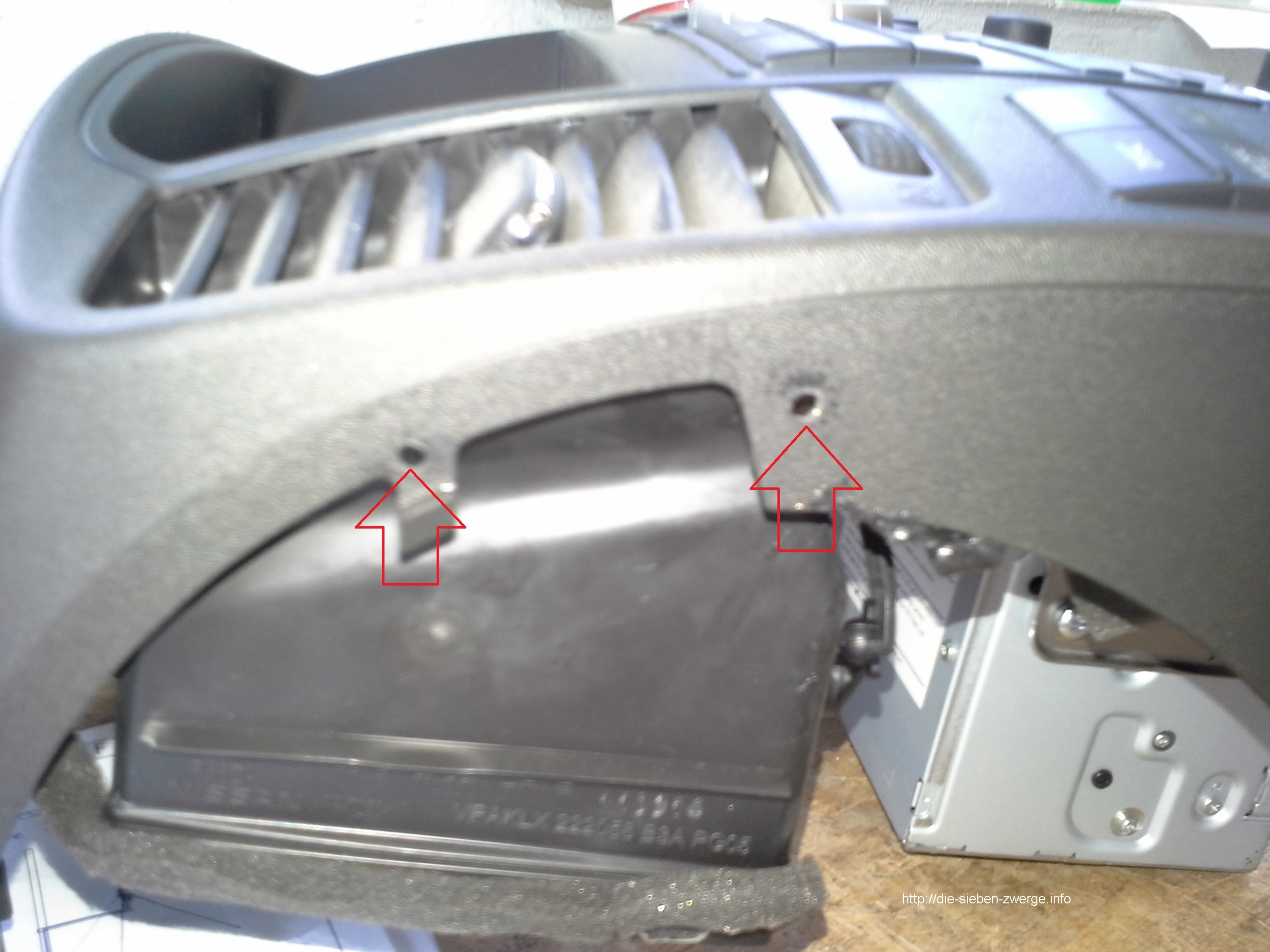

Bohrungen für Winkel.jpg
Abgriff der Stromversorgumg an der Steckdose (Kl. 15).
Kl. 15 an Zig Stecker.jpg
